0 Transportasi heavy cargo dan overdimensional cargo (ODC) merupakan salah satu aspek paling kompleks dan menantang dalam industri logistik modern. Berbeda dengan transportasi kargo konvensional, pengangkutan muatan berukuran besar dan berat memerlukan perencanaan yang sangat detail dan komprehensif. Muatan seperti komponen pembangkit listrik, transformator raksasa, peralatan industri berat, struktur jembatan, atau modul offshore dapat memiliki dimensi yang jauh melebihi standar jalan raya dan berat yang mencapai ratusan hingga ribuan ton.
Seiring dengan pertumbuhan proyek infrastruktur dan industri di berbagai negara, kebutuhan akan transportasi ODC semakin meningkat. Indonesia, dengan proyek-proyek strategis seperti pembangunan pembangkit listrik, kilang minyak, dan infrastruktur energi terbarukan, menghadapi tantangan signifikan dalam memindahkan peralatan raksasa dari pelabuhan ke lokasi proyek yang seringkali berada di daerah dengan infrastruktur jalan terbatas.
Dalam konteks ini, teknologi simulasi transportasi menjadi tools yang sangat krusial. Lima komponen utama dalam simulasi transportasi ODC yaitu route simulation, road simulation, swept path analysis, turning locus, dan turning simulation memiliki peran masing-masing yang saling melengkapi untuk memastikan kelancaran, keamanan, dan efisiensi operasi transportasi.
Permasalahan dalam Transportasi Heavy & Overdimensional Cargo
1. Kompleksitas Perencanaan Rute
Tidak semua jalan dapat dilalui oleh kendaraan ODC. Perencana transportasi harus menghadapi berbagai tantangan seperti:
- Keterbatasan geometrik jalan: Lebar jalan yang tidak mencukupi, tikungan tajam, bundaran dengan radius terbatas
- Hambatan vertikal: Jembatan penyeberangan, gerbang tol, kabel listrik, rambu lalu lintas yang menggantung
- Kapasitas struktural: Tidak semua jembatan dan jalan dirancang untuk menahan beban ekstrem
- Konflik dengan infrastruktur eksisting: Traffic light, median jalan, trotoar, SPBU, dan bangunan di pinggir jalan
2. Risiko Kecelakaan dan Kerusakan
Transportasi ODC membawa risiko tinggi terhadap:
- Kerusakan infrastruktur jalan dan jembatan akibat beban berlebih
- Tabrakan dengan struktur overhead seperti jembatan penyeberangan atau kabel listrik
- Kecelakaan lalu lintas karena manuver kendaraan yang kompleks
- Kerusakan pada muatan bernilai miliaran rupiah
- Kerugian finansial dan reputasi perusahaan
3. Biaya Operasional yang Tinggi
Tanpa perencanaan yang matang, transportasi ODC dapat mengakibatkan:
- Biaya modifikasi infrastruktur yang tidak terduga (relokasi rambu, pemindahan kabel, perkuatan jembatan)
- Keterlambatan proyek akibat hambatan di lapangan
- Denda dan sanksi regulasi
- Biaya eskorting dan pengamanan yang berlebihan
4. Tantangan Regulasi dan Perizinan
Setiap negara memiliki regulasi ketat untuk transportasi ODC, termasuk:
- Persyaratan izin khusus dari berbagai instansi (Dinas Perhubungan, Bina Marga, Kepolisian)
- Pembatasan waktu operasi (biasanya malam hari)
- Kewajiban escort dan traffic management
- Dokumentasi dan survey yang lengkap
Referensi dan Standar Industri
Praktik terbaik dalam simulasi transportasi ODC mengacu pada berbagai standar internasional dan panduan teknis, antara lain:
Standar Internasional
- AASHTO (American Association of State Highway and Transportation Officials): Memberikan panduan tentang design vehicle dan turning radius
- Austroads Guide: Standar Australia untuk vehicle swept path dan road design
- BS 5400 (British Standard)**: Pedoman assessment kapasitas jembatan untuk beban abnormal
- Eurocode: Standar Eropa untuk evaluasi struktur jalan dan jembatan
Software Simulasi Terkemuka
- AutoTURN / AutoTURN Pro 3D (Transoft Solutions): Software paling populer untuk swept path analysis dan vehicle tracking
- AutoTrack (Savoy Computing): Alternatif untuk AutoTURN dengan integrasi AutoCAD
- LUSAS Bridge: Software untuk analisis struktural jembatan terhadap beban abnormal
- MIDAS Civil: Program finite element analysis untuk evaluasi kapasitas jembatan
- Google Earth Pro / GIS: Untuk preliminary route survey dan terrain analysis
Regulasi di Indonesia
- Peraturan Menteri Perhubungan tentang Angkutan Barang Khusus: Mengatur dimensi maksimum dan persyaratan perizinan
- Standar Bina Marga: Pedoman tentang klasifikasi jalan dan daya dukung
- Peraturan Kepolisian: Terkait escort dan manajemen lalu lintas untuk ODC
Pembahasan Mendalam dengan Contoh Kasus
Route Simulation (Simulasi Rute)
Route simulation adalah proses komprehensif untuk menganalisis seluruh koridor transportasi dari titik origin hingga destination. Ini merupakan tahap paling awal dan strategis dalam perencanaan transportasi ODC.
Komponen Route Simulation:
- Desktop Study: Analisis peta, Google Earth, data jalan existing
- Site Survey: Inspeksi fisik lapangan untuk verifikasi kondisi
- Obstacle Identification: Identifikasi semua hambatan potensial
- Alternative Route Analysis: Evaluasi beberapa opsi rute
- Critical Point Mapping atau Pemetaan lokasi-lokasi kritis yang memerlukan perhatian khusus
Contoh Kasus 1:
Proyek transportasi transformator 350 ton dari Pelabuhan Tanjung Priok, Jakarta ke PLTU di Jawa Tengah sejauh 450 km. Tim engineering melakukan route simulation dengan hasil:
- Rute Utama: Tol Jakarta-Cikampek – Tol Trans Jawa – Jalan Nasional
- Critical Points yang Teridentifikasi:
- 5 gerbang tol dengan clearance terbatas
- 12 jembatan yang memerlukan assessment struktural
- 8 tikungan tajam dengan radius < 25 meter
- 15 overhead obstacles (jembatan penyeberangan, kabel listrik)
Hasil Analisis: Diperlukan 3 hari perjalanan dengan 8 kali berhenti untuk manuver khusus, modifikasi sementara pada 2 lokasi (relokasi rambu dan kabel listrik), dan penguatan struktur pada 1 jembatan tua.
Road Simulation (Simulasi Jalan)
Road simulation fokus pada kemampuan struktur perkerasan dan jembatan untuk menahan beban kendaraan ODC. Ini melibatkan analisis engineering yang detail.
Aspek yang Dianalisis:
- Pavement Strength: Daya dukung perkerasan jalan terhadap tekanan axle
- Bridge Capacity: Kapasitas nominal jembatan vs beban actual kendaraan
- Gradient Analysis: Kemampuan kendaraan menanjak/menurun pada gradien tertentu
- Surface Condition: Kondisi permukaan jalan yang mempengaruhi stabilitas
- Subgrade Bearing Capacity: Khususnya untuk jalan tanah atau akses sementara
Metode Analisis:
- Perhitungan California Bearing Ratio (CBR)
- Finite Element Analysis untuk bridge assessment
- Load distribution analysis menggunakan software seperti MIDAS atau LUSAS
- Field testing dengan Dynamic Cone Penetrometer atau plate bearing test
Contoh Kasus 2:
Sebuah jembatan beton berusia 30 tahun di rute transportasi harus dilalui oleh SPMT (Self-Propelled Modular Transporter) dengan total berat 500 ton.
Langkah Road Simulation:
- Data Collection: Drawings as-built jembatan, material properties, inspection report
- Modeling: Membuat 3D model jembatan di software MIDAS Civil
- Load Application: Mensimulasikan konfigurasi axle SPMT dengan spacing tertentu
- Analysis Result:
- Stress maksimum pada balok girder: 18 MPa (allowable: 20 MPa) → OK
- Deflection maksimum: 45 mm (allowable: 50 mm) → OK
- Shear stress pada pier: dalam batas aman → OK
Kesimpulan:
Jembatan dapat dilalui dengan catatan kecepatan maksimum 5 km/jam dan tidak ada kendaraan lain di jembatan selama crossing.
Swept Path Analysis (Analisis Jejak Sapuan)
Swept path adalah visualisasi envelope atau area yang diperlukan oleh kendaraan dan muatan saat bergerak, terutama saat bermanuver belok.
Elemen Swept Path:
- Body Envelope: Area yang disapu oleh body kendaraan utama
- Cargo Envelope: Area tambahan dari muatan yang overhang
- Front Overhang Swing: Ayunan bagian depan saat berbelok
- Rear Overhang Swing (Tail Swing): Ayunan bagian belakang/trailer
- Clearance Zone: Buffer area untuk safety margin
Contoh Kasus 3:
Transportasi blade turbin angin sepanjang 65 meter menggunakan blade lifter dengan konfigurasi tractor + dolly + blade adapter.
Scenario Analysis:
Pada bundaran dengan diameter 40 meter, dilakukan swept path analysis:
- Temuan: Swept path akan menutupi 2 lajur bundaran sepenuhnya, sehingga diperlukan:
- Total road closure saat passing
- Modifikasi sementara median bundaran
- Traffic management dengan polisi
- Visualisasi 3D menggunakan AutoTURN Pro 3D menunjukkan:
- Blade tip clearance terhadap pohon di tepi jalan: 2.3 meter (aman)
- Clearance terhadap rambu lalu lintas: 0.8 meter (perlu relokasi sementara)
Turning Locus (Jejak Belok)
Turning locus adalah tracking path dari titik-titik spesifik pada kendaraan saat berbelok, memberikan detail lebih presisi dibanding swept path.
Point of Interest yang Ditrack:
- Front axle centerline
- Rear axle centerline (untuk setiap axle group)
- Articulation point (hitch point antara tractor dan trailer)
- Corner points (sudut-sudut kendaraan dan muatan)
- Center of gravity kendaraan dan muatan
Kegunaan Turning Locus:
- Menentukan track offset (perbedaan path antara axle depan dan belakang)
- Mengkalkulasi off-tracking (seberapa dalam trailer “memotong” tikungan)
- Desain akses jalan sementara di site
- Optimasi turning radius untuk layout terminal atau yard
Contoh Kasus 4:
SPMT 12-axle dengan muatan transformer akan masuk ke site project melalui akses jalan temporary dengan tikungan 90 derajat.
Turning Locus Analysis:
- Vehicle Configuration:
– SPMT length: 28 meter
– Cargo dimension: 8m (W) x 12m (L) x 6m (H)
– Turning radius setting: 15 meter - Locus Tracking Result:
– Front axle locus radius: 15 meter
– Rear axle locus radius: 11.2 meter
– Off-tracking: 3.8 meter
– Cargo corner outer locus: 19.5 meter
– Cargo corner inner locus: 9.8 meter - Design Requirement:
– Inner road edge minimum: 9 meter dari pivot point
– Outer road edge minimum: 20 meter dari pivot point
– Required road width at corner: 11 meter
– Actual temporary road width: 12 meter ✓
Kesimpulan: Desain akses jalan mencukupi dengan margin 1 meter di sisi luar.
Turning Simulation (Simulasi Berbelok)
Turning simulation adalah simulasi dinamis yang mensimulasikan proses berbelok secara real-time atau step-by-step, termasuk aspek kinematika kendaraan.
Parameter Turning Simulation:
- Steering angle: Sudut belok roda depan
- Vehicle speed: Kecepatan saat bermanuver
- Articulation angle: Sudut lipat antara tractor dan trailer
- Lateral acceleration: Percepatan lateral yang dialami muatan
- Stability factor: Risiko tipping atau sliding
Advanced Analysis:
- Multi-point turn simulation: Untuk tikungan sangat tajam yang memerlukan manuver maju-mundur berkali-kali
- 3D terrain simulation: Mempertimbangkan kemiringan jalan (superelevation, camber)
- Dynamic load analysis: Distribusi beban dinamis saat berbelok
- Collision detection: Automatic warning jika ada potensi tabrakan
Contoh Kasus 5:
Transportasi komponen boiler 280 ton dengan dimensi 6m x 8m x 12m harus berbelok 90 derajat dari Jalan Nasional masuk ke Jalan Kabupaten dengan intersection yang sempit.
Turning Simulation Process:
- Initial Setup di Software:
– Import survey data intersection (polyline dari Google Earth atau site survey)
– Model kendaraan: Goldhofer THP/SL trailer 18-axle
– Set cargo dimension dan weight distribution
– Set boundary obstacles: building setback, utility poles, drainage channel - Simulation Run:
– Attempt 1 – Simple turn dengan radius 12m: FAILED
– Rear corner trailer menabrak drainage channel
– Front overhang terlalu dekat dengan bangunan (clearance 0.3m) - Attempt 2 – Radius 18m dengan offset awal: FAILED
– Memerlukan encroachment ke lajur berlawanan > 8 meter
– Risk collision dengan utility pole - Attempt 3 – Multi-point turn: SUCCESS
– Maju 15 meter dengan steering 40%
– Mundur 8 meter dengan steering 100%
– Maju dengan steering 80% hingga complete 90° turn
– Total maneuver time: 12 menit
– Minimum clearance to obstacles: 0.8 meter - Output Simulation:
– Animated video untuk briefing kepada driver dan tim
– Detailed step-by-step instruction untuk execution
– Ground marking plan (dimana harus marking di lapangan untuk guide driver)
– Risk assessment report dengan mitigation measures - Implementation di Lapangan:
– Relokasi sementara utility pole
– Ground marking sesuai simulation
– Spotter personnel di critical clearance points
– Execution time actual: 15 menit (sesuai prediksi)
– SUCCESS tanpa incident
Integrasi Kelima Metode Simulasi
Dalam praktik nyata, kelima metode simulasi ini tidak berdiri sendiri tetapi terintegrasi dalam satu comprehensive feasibility study:

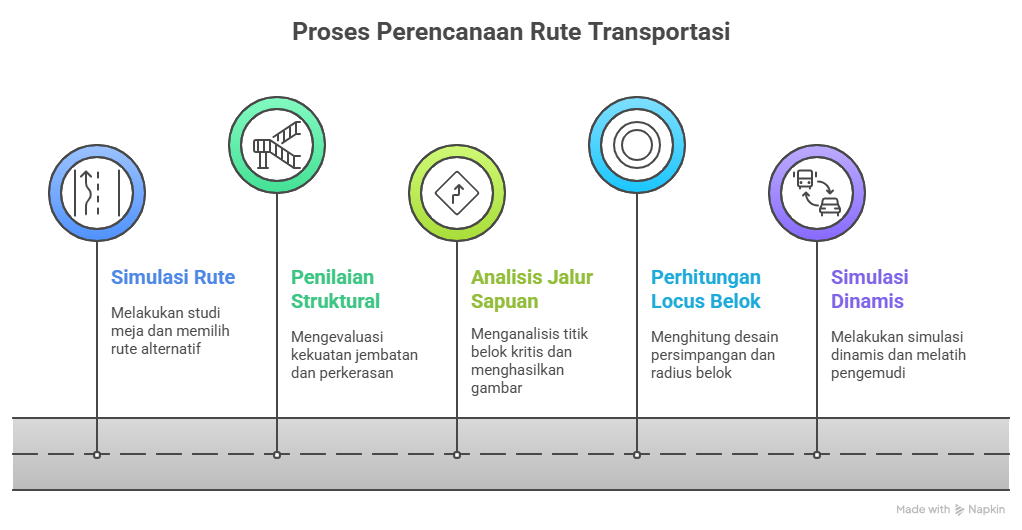

Workflow Standar:
- Phase 1: Route Simulation
– Desk study dan preliminary route selection
– Identification 3-5 alternative routes
– Scoring matrix (distance, obstacle, cost, time)
– Select preferred route - Phase 2: Road Simulation
– Assessment struktural untuk critical bridges di preferred route
– Pavement strength evaluation
– Recommendation untuk temporary strengthening jika diperlukan - Phase 3: Swept Path Analysis
– Detailed analysis untuk semua critical turning points di route
– Generate swept path drawings untuk setiap critical location
– Identify required temporary modification - Phase 4: Turning Locus
– Precise calculation untuk intersection design
– Design temporary access road atau modification
– Optimization turning radius setting SPMT - Phase 5: Turning Simulation
– Dynamic simulation untuk most critical maneuvers
– Develop operational procedure dan step-by-step instruction
– Training driver menggunakan simulation video
– Final validation sebelum execution
Deliverable Akhir:
Sebuah Transport Engineering Study Report yang komprehensif berisi:
- Executive Summary
- Route description dan justification
- Critical point analysis (25-50 locations typically)
- Bridge assessment report dengan calculation
- Swept path drawings untuk setiap critical point
- Turning procedure untuk complex maneuver
- Risk assessment dan mitigation plan
- Permit submission package
- Bill of Quantity untuk temporary works
- Project schedule dan resources requirement
Studi Kasus Komprehensif: Proyek XXX (misalnya)
Project: Transportasi Steam Turbine Generator 420 Ton
Background:
Sebuah Steam Turbine Generator (STG) untuk PLTU baru harus ditransportasikan dari Pelabuhan Tanjung Perak, Surabaya ke lokasi PLTU di Paiton, Probolinggo (± 120 km).
Cargo Specification:
– Weight: 420 ton
– Dimension: 8.5m (L) x 4.8m (W) x 5.2m (H)
– Transporter: Goldhofer SPMT 2×12 axle (24 axle total)
– Total combination weight: 520 ton
Challenge:
1. Route terbatas: Hanya 2 opsi route available
2. 15 jembatan harus dilalui, termasuk 3 old bridges built in 1980s
3. Dense urban area dengan banyak tikungan dan traffic
4. Overhead clearance minimal di 8 lokasi (power lines, gantry toll)
Solution dengan Integrated Simulation:
1. Route Simulation Result:
– Route A (via toll road – 95 km):
– Pros: Better road quality, less traffic
– Cons: 2 toll gantries dengan clearance hanya 5.5m (cargo height on SPMT = 6.2m)
– Conclusion: NOT FEASIBLE
– Route B (via national & provincial road – 118 km):
– Pros: No critical overhead obstacle
– Cons: Narrower road, more turning points (28 locations)
– Conclusion: SELECTED
2. Road Simulation – Bridge Assessment:
Dari 15 jembatan, 3 jembatan kritis:
– Jembatan Porong (built 1985, span 45m):
– Original design load: HS-20 truck (36 ton)
– FEA simulation result: Stress ratio 0.92 (borderline)
– Mitigation: Temporary steel girder supports installed, reduce speed to 3 km/h
– Jembatan Kanal (built 1992, span 28m):
– Assessment result: ADEQUATE dengan speed limit 5 km/h
– Jembatan Rejoso (built 1988, span 35m):
– Simulation failed: Stress ratio 1.15 (overstress)
– Alternative solution: Construct temporary Bailey bridge paralel, use this for crossing
Swept Path Analysis – Critical Locations:
turning points dianalisis, 3 lokasi paling kritis:
Bundaran Bangil:
– Swept width: 18m (bundaran diameter 35m)
– Solution: Full closure, remove temporary 4 street lights
Intersection Rembangan:
– 90° turn, swept to opposite lane 6.5m
– Solution: Temporary traffic scheme, contra-flow
U-Turn Grati:
– Required turning radius 25m, available 18m
– Solution: Multi-point turn (3-point maneuver)
Turning Locus – Temporary Road Design:
Di area site, akses masuk memerlukan temporary road:
– 90° turn dari site entrance
– Locus analysis result: Required road width 11m
– Design temporary road: 12m width with crushed stone base
– Edge protection dengan concrete barrier
Turning Simulation – Most Critical Maneuver:
U-Turn Grati disimulasikan detail:
– Software: AutoTURN
– Input: Actual survey topo dengan obstacles
– Result: 5-point turn required
– Total maneuver distance: 65 meter
– Estimated time: 25 minutes
– Minimum clearance to building: 1.2m (acceptable)
– Output: Frame-by-frame instruction manual untuk driver
Project Execution Result:
- Total project duration: 28 jam actual travel time (over 3 days)
- Incident: ZERO
- Cost saving: Simulasi mencegah costly mistakes, estimated saving IDR 280.000.000,- (avoid trial-error di lapangan, prevent damage)
- Client satisfaction: 100% – delivered on schedule
Lesson Learned:
- Comprehensive simulation mencegah surprise di lapangan
- Keterlibatan local authorities sejak awal (mereka mereview simulation report) mempercepat permit
- Training driver dengan simulation video sangat efektif
- Continuous monitoring dengan drone membantu validasi real-time vs simulation
Kesimpulan
Transportasi heavy dan overdimensional cargo adalah operasi kompleks yang memerlukan perencanaan sangat detail dan multi-disiplin. Lima metode simulasi yang telah dibahas – route simulation, road simulation, swept path analysis, turning locus, dan turning simulation – merupakan tools yang sangat powerful dan saling melengkapi untuk memastikan kesuksesan proyek.
Key Takeaways:
- Route Simulation memberikan big picture dan strategic direction untuk pemilihan koridor transportasi yang optimal, mengidentifikasi semua critical points yang memerlukan perhatian khusus.
- Road Simulation memastikan infrastructure safety dengan validasi struktural yang rigorous, melindungi asset negara (jalan dan jembatan) sekaligus menjaga keselamatan operasi.
- Swept Path Analysis adalah core analysis yang memvisualisasikan area yang diperlukan kendaraan, menjadi basis untuk decision-making terkait traffic management dan temporary modification.
- Turning Locus memberikan precision engineering untuk design detail, khususnya untuk temporary works dan optimasi manuver di lokasi dengan space constraint.
- Turning Simulation memberikan dynamic preview dan operational procedure yang actionable, menjadi training tools yang sangat valuable untuk execution team.
Manfaat Bisnis:
- Risk Mitigation dengan mengidentifikasi dan mitigasi risiko sebelum execution, mencegah incident yang costly dan berbahaya
- Cost Efficiency guna menghindari trial-and-error di lapangan yang mahal, optimasi resource dan timeline
Regulatory Compliance untuk memperkuat submission package untuk permit, mempercepat approval process
Stakeholder Confidence untuk menunjukkan profesionalisme dan due diligence kepada client dan authorities
Competitive Advantage bagi perusahaan yang master dalam simulation technology memiliki winning edge dalam tender
Rekomendasi:
Untuk perusahaan yang bergerak di bidang transportasi ODC atau project cargo:
- Invest dalam software simulation yang tepat (AutoTURN, AutoTrack, bridge assessment software)
- Develop in-house expertise dengan training engineer dalam metodologi ini
- Build database dari past projects sebagai reference dan continuous improvement
- Collaborate dengan academic institutions untuk research and development
- Adopt BIM (Building Information Modeling) integration untuk future-proofing workflow
Di era digitalisasi ini, simulasi transportasi bukan lagi optional tetapi mandatory requirement untuk setiap operasi heavy & ODC transport yang profesional. Technology ini telah terbukti menyelamatkan nyawa, melindungi asset, menghemat biaya, dan meningkatkan success rate project secara signifikan.
Dengan pemahaman mendalam tentang kelima metode simulasi ini dan implementasi yang tepat, industri transportasi Indonesia dapat meningkatkan standard operasi ke level internasional, mendukung pembangunan infrastruktur nasional dengan lebih aman, efisien, dan sustainable.
Referensi:
- Transoft Solutions Inc. (2024). AutoTURN Pro User Guide
- AASHTO. (2018). A Policy on Geometric Design of Highways and Streets
- Austroads. (2021). Guide to Road Design Part 3: Geometric Design
- Institution of Civil Engineers. (2019). Guidelines for Assessment of Abnormal Indivisible Loads
- Various project case studies dari praktik profesional di Indonesia (2018-2024)
About The Author
