Pengunaan Strandjack Lifting
1
0 Strand jack merupakan alat pengangkatan (erection) khusus yang menggunakan sistem hidraulik. Jacking digunakan pada erection jembatan untuk bekerja dengan bearing jembatan, mentransfer beban dari dank e struktur sementara, menyesuaiakn posisi level tempat struktur baja dan terkadang untuk digunakan mengangkat atau menurunkan jarak secara signifikan. Sistem ini sangat baik digunakan untuk memindahkan beban yang sangat besar pada jarak yang pendek ataupun panjang.
Pada jenis jack portable dengan pompa integral dapat digunakan dengan nilai stroke sekitar 150 mm dan kapasitas hingga lebih dari 100 ton. Sedangkan kemampuan untuk beban besar kemampuan operasi dapat mencapai tekanan lebih dari 700 bar, kapaistas 100 ton hingga 1000 ton, stroke dari 25 mm hingga 300 mm dan dapat bekerja single-acting maupun double-acting.
Strand Jack mampu terkoneksi secara individual atau dalam kelompok grup pada pompa hidraulik elektrik berterkanan tinggi. Jack dapat dioperasikan secara paralel untuk mengangkat beban lokal yang tinggi, atau dapat dipasang dengan jack di bawah tiap bagian. Jack dapat digunakan dengan menggunakan tahanan skrup, sehingga beban dapat terselamatkan ketika tekanan oli bocor ataupun terjadi kegagalan. Untuk kasus yang khusus alat strand jack mampu beropersai pada tekanan 1500 bar.

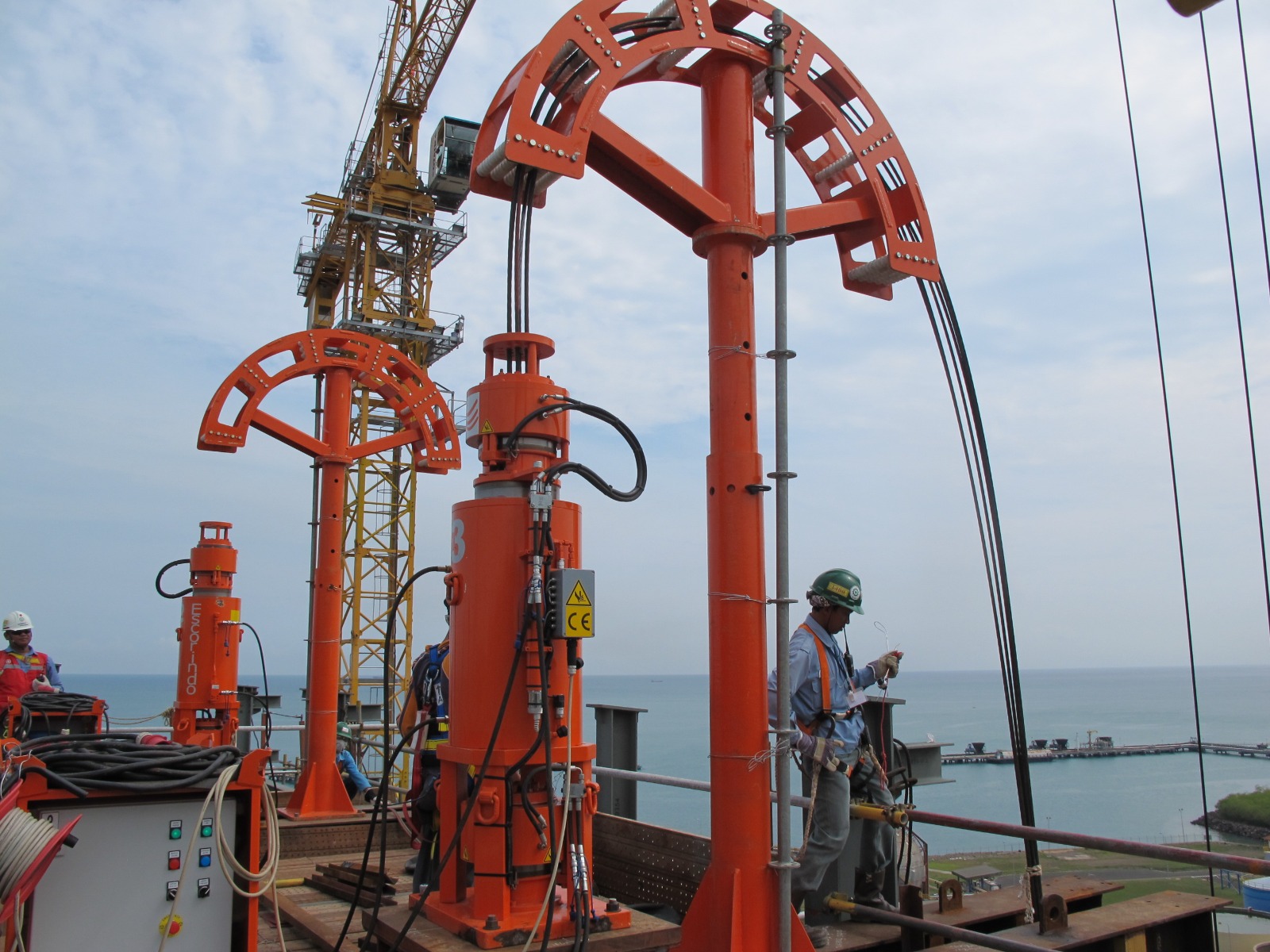

Berikut contoh gambar dari alat Strand Jack:
Sistem Hydraulic Jacking memiliki potensial risiko yang sangat tinggi, ketika digunakan harus direncanakan dalam pola erction yang terasosiasikan dengan struktur sementara untuk membantu menahan dan mengamankan. Pola yang dibutuhkan adalah sebagai berikut:
- Titik point yang memiliki kekuatan memadai pada struktur baja, ditambah dengan bearing kaku bila dibutuhkan
- Jalur pembebanan yang cocok untuk menerima beban tiap jack secara aman pada sub struktur
- Sistem safety pack pada tiap sisi jack, yang dapat menopang beban ketika terjadi kegagalan
- jack dan dapat menyesuaikan secara menerus ketika proses jacking untuk mengatasi renggang yang tidak melebihi 25 mm
- Dibutuhkan sistem yang sama ketika pergerakan vertikal lebih besar dibandingkan dengan stroke Jack
- Proteksi lateral untuk tiap jack dari pembebanan sisi yang merusak
- Menggeser bearing ketika jack berada di antara permukaan yang tidak paralel
Berikut contoh aplikasi strand jack pada struktur baja:
Strand jack merupakan sistem jack hidraulik yang dapat bekerja tarikan secara menerus atau gerakan angkat. Kombinasi dari beberapa strand jack mampu mengangkat beban yang sangat besar hingga ribuan ton, sedangkan mass jack sendiri sangat kecil dan membutuhkan luasan dudukan yang sangat kecil. Hydraulic jack adalah alat kecil yang mampu melakukan kerja besar dengan menggunakan tekanan hidraulik. Strand jack menggunakan kombinasi dari cengkraman dan pengangkatan untuk menghasilkan gerakan linear menerus yang mampu mengangkat beban sangat berat dengan ketinggian yang besar. Alat yang sangat praktis, simple dan mudah dioperasikan sehingga sangat efektif digunakan pada pengangkatan dengan beban yang sangat berat.
Cara kerja strand jack adalah dengna menggunakan sejumlah strand (kabel) – steel wires – disusun secara mengelilingi melewati silinder hidraulik jack dengan jangkar pada kedua ujung jack. Angkur memiliki cengkraman yang mencengkram dan melepas strand. Strand jack diposisikan pada beam penopang secara vertiikal pada puncak lokasi dimana beban akan diangkat. Beban terhubung dengan strand oleh blok yang sesuai.
Pertama-tama angkur paling atas mencengkram strand, dan silinder hidraulik mendorong angkur ke atas bersamaan dengan strand yang sudah terkoneksi dengan beban. Ketika sudah mencapai batas panjang stroke, angkur paling bawah mencengkram strand untuk menghindari turunnya kembali beban. Angkur paling atas melepas stroke silinder hidraulik hingga posisi dasar. Angkur atas kemudian mencengkram kembali dan angkur bawah melepas cengkraman, lalu proses kembali berulang. Perputaran proses ini menghasilkan gerakan linear yang menerus, mengangkat beban. Proses strand jack dapat dilihat pada gambar berikut:
Cara Kerja Strand Jacks
Strand jacks adalah alat pengangkat hidrolik yang menggunakan kabel baja berlapis (multi-strand wires). Kabel jenis ini lebih lentur dibanding baja padat. Di dalam jack terdapat ruang kosong dengan dua set wedge (penjepit): satu di bagian atas dan satu di bagian bawah. Prinsip kerjanya adalah menggenggam dan melepas kabel secara bergantian dengan urutan tertentu, sehingga beban bisa diangkat sedikit demi sedikit.
Urutan Siklus Pengangkatan
Tahap 1A, Kabel dijepit oleh wedge di bagian atas silinder.
- Tahap 1B, Silinder hidrolik menarik kabel ke atas, sementara wedge bawah dilepas (longgar).
- Tahap 2A, Kabel kemudian dijepit oleh wedge bawah agar posisinya tetap.
- Tahap 2B, Silinder bergerak turun kembali, sementara wedge atas dilepas.
Tahap 3 (Siklus berulang) dimana Kabel kembali dijepit oleh wedge atas, wedge bawah dilepas, lalu proses berulang. Kemudian dengan siklus ini, beban akan terus terangkat sedikit demi sedikit sampai mencapai posisi yang diinginkan.
Kemampuan strand jack lebih baik dibandingkan dengan menggunakan metode pengangkatan menggunakan crane dapat dilihat pada aspek berikut:
- pada pengangkatan dengan beban besar, pada penggunaan crane dibutuhkan alat dengan kapasitas 200 ton atau 350 ton. Jika dilihat banyaknya aksesoris dan berat aksesoris yang mencapai berat kapasitas crane itu sendiri. Mobilisasi dan de-mobilisasi alat, perakitan boom, dan membutuhkan operator yang terlatih karena membutuhkan ketelitian yang sangat tinggi. Disisi lain Strand Jack memiliki ukuran yang sangat kecil dengan massa alat sekitar 4 ton. Digerakkan dengan sistem sumber listrik normal. Bahakan satu operator mampu melakukan keseluruhan operasi pekerjaan. Struktur eksisting dapat digunakan sebagai penyokong jack, atau pada kasus lain dapat digunakan penyokong sementara. Berat yang sangat jauh berbeda dari crane jelas memudahkan proses instalasi dan penggunaan Strand Jack.
- Besar radius crane antara crane dengan titik beban bertambah, maka akan mengurangi kapasitas angkat crane. Jack melakukan angkatan tepat di point beban berada dan kapaistas sepenuhnya digunakan.
- Sejumlah strand jack dapat dioperasikan secara simultan pada satu computer atau hydraulic controller untuk mengangkat beban ribuan ton. Sedangkan pada operasi crane, meskipun menggunakan tandem dua crane sangat sulit untuk dioperasikan
- Pada daerah yang terlarang bagi crane, strand jack menjadi pilihan terbaik
Inti Mekanisme adalah Wedge atas dan bawah bekerja bergantian: satu menjepit, satu melepas. Kemudian Silinder hidrolik yang bergerak naik-turun memberikan tenaga untuk menarik kabel. Proses ini mirip seperti “memanjat” kabel secara bertahap, sehingga beban berat bisa diangkat dengan aman dan presisi. Artinya mekanisme strand jack tidak menghasilkan gerakan angkat yang mulus dan terus menerus seperti hoist atau winch. Setelah setiap “stroke” (tarikan silinder hidrolik), sistem berhenti sejenak karena kabel harus kembali dijepit oleh wedge. Jadi gerakannya berupa siklus: tarik–jepit–lepas–ulang, bukan gerakan kontinu.
