0 Transportasi kargo berat di darat merupakan salah satu aspek paling kritis dalam industri heavy lifting dan specialized transport. Berbeda dengan stabilitas kapal yang telah memiliki panduan dari International Maritime Organization (IMO) atau crane yang memiliki standar ketat, transportasi over-dimensional cargo (ODC) di darat masih belum memiliki regulasi internasional yang sepenuhnya terstandarisasi. Kondisi ini menciptakan tantangan tersendiri bagi para praktisi di lapangan yang harus mengandalkan pengalaman, perhitungan engineering, dan best practices yang berkembang di industri. Artikel ini akan membahas secara mendalam tentang prinsip stabilitas, kriteria keselamatan, dan metodologi perhitungan untuk memastikan transportasi kargo berat yang aman dan efisien.
Latar Belakang Kebutuhan Standar Stabilitas
Richard Krabbendam, seorang heavy lift specialist terkemuka dengan pengalaman puluhan tahun di industri ini, menyampaikan paper berjudul “Rules on trailer stability are needed” di World Crane and Transport Summit di Amsterdam. Dalam presentasinya, ia mengungkapkan sebuah paradoks yang mengejutkan: industri maritim memiliki aturan stabilitas yang jelas dari IMO, industri crane juga memiliki standar ketat, namun untuk transportasi beban over-dimensional di darat, hingga saat itu belum ada kesepakatan mengenai kriteria stabilitas yang harus dipenuhi.
Audiens pada saat konferensi tersebut sepakat bahwa industri memerlukan panduan transportasi yang komprehensif terkait isu stabilitas. Sebagai tindak lanjut, komite khusus dibentuk oleh ESAA (European Schwertransport-Automobilkran Association) dan SC&RA (Specialized Carriers & Rigging Association) untuk membahas masalah ini. Berbagai perusahaan memberikan input dan diskusi intensif dilakukan, namun hingga artikel tersebut ditulis, belum ada aturan yang diterima secara universal mengenai kriteria stabilitas untuk hydraulic platform trailer (HPT) yang mengangkut beban berat dan oversized. Kekosongan regulasi ini membuat setiap perusahaan mengembangkan pendekatan mereka sendiri, yang meskipun efektif, tidak terstandarisasi dan berpotensi menghasilkan tingkat keselamatan yang berbeda-beda.
Kompleksitas Pemilihan Trailer untuk Heavy Transport
Ketika merencanakan transportasi beban berat, langkah pertama dan paling krusial adalah memilih trailer yang tepat untuk pekerjaan tersebut. Keputusan ini tidak bisa dilakukan secara sembarangan karena melibatkan berbagai pertimbangan yang saling terkait. Tergantung pada berat dan ukuran objek yang akan diangkut, trailer harus dipilih berdasarkan sejumlah kriteria yang semuanya ditentukan oleh kondisi spesifik proyek.
Pertanyaan pertama yang harus dijawab adalah apakah ini merupakan perpindahan jarak dekat di dalam site ataukah transportasi jarak jauh di jalan publik. Perbedaan ini sangat signifikan karena transportasi di jalan publik memiliki batasan legal yang ketat mengenai dimensi, berat per axle, dan prosedur perizinan. Kondisi jalan juga menjadi pertimbangan utama, apakah berupa aspal yang mulus, jalan tanah, area dengan banyak lubang, atau bahkan ravine yang harus dilalui. Setiap kondisi ini memerlukan pendekatan yang berbeda dalam hal pemilihan trailer dan konfigurasinya.
Batasan beban maksimum yang diizinkan pada jalan publik dan jembatan menjadi faktor pembatas yang tidak bisa dinegosiasikan. Di berbagai negara, regulasi ini sangat ketat dan pelanggaran dapat mengakibatkan denda besar atau bahkan penangguhan operasi. Selain itu, daya dukung tanah maksimum juga harus diperhitungkan, terutama untuk operasi di area industrial atau construction site dimana kondisi tanah mungkin tidak sebaik jalan beraspal.
Aspek yang paling kritis dalam konteks stabilitas adalah tinggi center of gravity (CoG) beban di atas base-nya. Semakin tinggi CoG, semakin besar risiko tipping atau overturning, terutama saat melewati tanjakan, turunan, atau tikungan. Hambatan yang diperkirakan sepanjang rute transportasi, seperti tanjakan dengan gradien tertentu, camber jalan, area sempit, dan tikungan tajam, semuanya harus diidentifikasi dan dianalisis dampaknya terhadap stabilitas kombinasi trailer-beban.
Metodologi Dasar Pemilihan Trailer
Dalam praktik industri, telah berkembang sebuah rule of thumb yang sederhana namun efektif untuk menentukan jumlah axle line yang dibutuhkan. Metode ini dimulai dengan mengambil berat beban dalam ton dan membaginya dengan kapasitas standar 25 ton per axle line. Satu axle line dalam konteks ini didefinisikan sebagai konfigurasi yang terdiri dari dua axle, masing-masing dengan empat ban, pada trailer HPT selebar 3 meter.
Hasil pembagian ini kemudian harus dibulatkan ke kelipatan empat atau enam, karena unit trailer ini adalah yang paling umum digunakan di industri. Pembulatan ini bukan hanya masalah praktis ketersediaan equipment, tetapi juga terkait dengan bagaimana trailer-trailer ini bisa dikombinasikan untuk mencapai konfigurasi optimal. Pemilihan antara kelipatan empat atau enam tergantung pada ketersediaan equipment, konfigurasi yang paling efisien untuk distribusi beban, dan pertimbangan stabilitas keseluruhan.
Namun perhitungan sederhana ini hanyalah langkah awal. Setelah menentukan jumlah axle line secara teoritis, engineer harus mempertimbangkan bagaimana mengkonfigurasi axle lines tersebut dalam bentuk trailer yang actual. Apakah menggunakan satu trailer panjang dengan banyak axle lines, atau beberapa trailer yang lebih pendek yang dikombinasikan, atau bahkan kombinasi trailer dengan lebar berbeda. Keputusan ini sangat dipengaruhi oleh dimensi beban, posisi titik support (saddle), dan yang paling penting, pertimbangan stabilitas.
Konsep Kritis: Stabilitas dan Tipping Angle
Dalam analisis stabilitas transportasi heavy cargo, konsep tipping angle menjadi sangat fundamental. Tipping angle adalah sudut antara garis vertikal yang melewati CoG beban dengan tipping line (garis yang menghubungkan titik-titik support pada suspension system). Ketika sudut ini kurang dari 8 derajat, stabilitas dianggap kritis dan memerlukan perhatian khusus serta mungkin rekonfigurasi setup transportasi.
Sebuah rule of thumb yang sangat berguna dalam praktik adalah ketika diameter atau lebar beban mencapai dua kali lebar trailer, maka potensi tipping harus diwaspadai dengan serius. Ini bukan berarti transportasi tidak mungkin dilakukan, tetapi memerlukan analisis yang lebih mendalam dan mungkin modifikasi pada konfigurasi trailer. Perhitungan tipping angle secara teoritis memerlukan pemahaman yang baik tentang sistem suspensi yang digunakan pada hydraulic platform trailer.

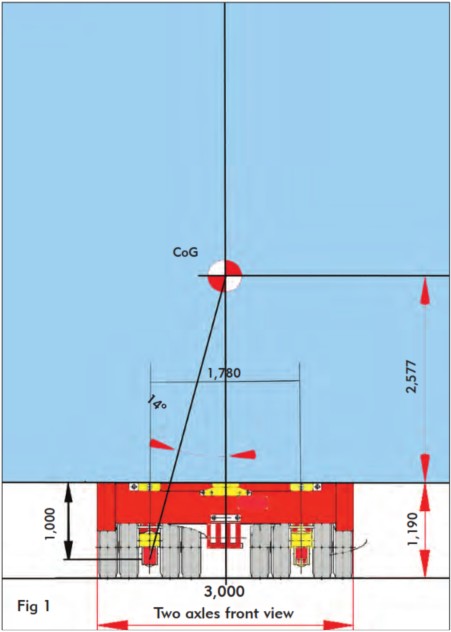

Untuk mengilustrasikan konsep ini, mari kita lihat contoh sederhana dari dokumen yang dilampirkan. Pada Fig 1 diatas, ditunjukkan sebuah beban dengan CoG yang terletak pada ketinggian tertentu di atas trailer dengan lebar 3 meter. Dengan menggunakan geometri dan trigonometri sederhana, tipping angle dapat dihitung menggunakan fungsi arctangent dari rasio antara setengah jarak horizontal tipping line dengan tinggi CoG di atas tipping line. Dalam contoh tersebut, dengan rasio 890 dibagi 3577, didapatkan tipping angle sebesar 14 derajat, yang berarti berada di atas threshold 8 derajat dan dianggap acceptable.
Sistem Suspensi: Karakteristik dan Pemilihan

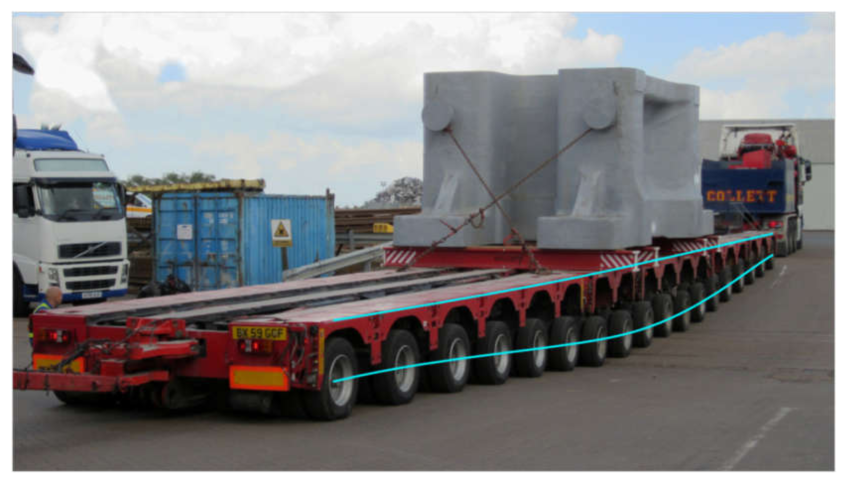

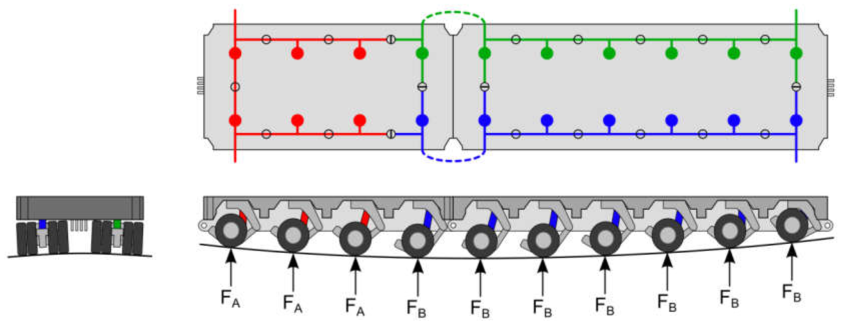

Hydraulic platform trailer memiliki keunggulan unik dalam kemampuannya untuk menyeimbangkan beban antar semua axle secara otomatis. Ini dicapai melalui sistem suspensi hydraulic yang sophisticated dimana semua axle ditopang oleh hydraulic cylinder yang saling terhubung melalui pipa dan valve hydraulic internal. Dengan membuka dan menutup valve yang tepat, axle-axle ini dapat dikelompokkan dalam apa yang disebut three-point atau four-point suspension system.

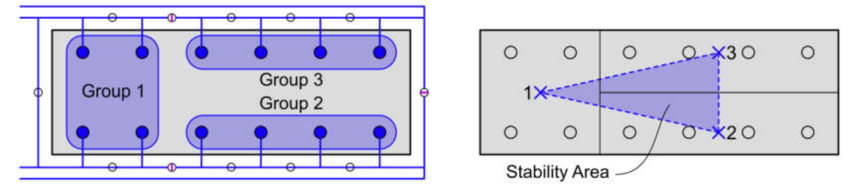

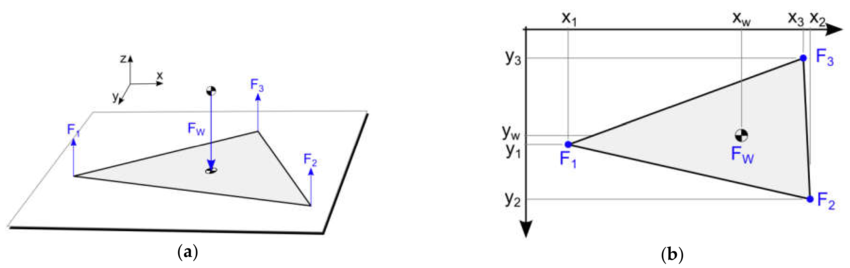

Three-point suspension system, dari sudut pandang mekanika, adalah sistem yang statically determinate. Ini bisa dibandingkan dengan meja berkaki tiga dimana semua kaki akan selalu tersupport sempurna meskipun berada di permukaan yang tidak rata. Karakteristik ini membuat three-point suspension sangat ideal untuk transportasi di permukaan yang tidak rata karena sistem akan secara otomatis menyeimbangkan beban antar axle tanpa menyebabkan overloading pada salah satu group axle. Namun kelemahan sistem ini adalah stabilitas yang lebih rendah dibandingkan four-point suspension.
Sebaliknya, four-point suspension system secara mekanika adalah statically indeterminate. Ini seperti meja berkaki empat yang akan cenderung bergoyang ketika diletakkan di permukaan tidak rata, dengan beban yang berpindah-pindah antar kaki. Namun ketika berada di permukaan rata, four-point suspension menawarkan stabilitas yang superior. Garis-garis tipping yang menghubungkan keempat titik support virtual menciptakan area stabilitas yang lebih luas, sehingga tipping angle menjadi lebih besar.
Dalam praktik, pemilihan antara three-point dan four-point suspension harus mempertimbangkan kondisi actual rute transportasi. Untuk rute dengan banyak ketidakrataan, three-point lebih disarankan meskipun harus diwaspadai stabilitasnya yang lebih rendah. Untuk rute dengan permukaan yang relatif rata dan smooth, four-point memberikan keamanan stabilitas yang lebih baik. Terdapat juga konfigurasi asymmetrical three-point suspension yang menawarkan kompromi antara kemampuan adaptasi terhadap permukaan tidak rata dengan stabilitas yang lebih baik dibanding symmetrical three-point suspension.
Studi Kasus Komprehensif: Transportasi Kolom 466 Ton

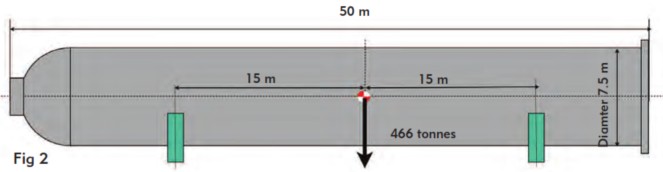

Untuk memahami kompleksitas real-world dalam perencanaan transportasi heavy cargo, mari kita analisis studi kasus yang disajikan dalam artikel Krabbendam1. Kasus ini melibatkan transportasi sebuah kolom besar dan panjang dengan spesifikasi yang sangat challenging: berat 466 ton, diameter 7.5 meter, panjang total 50 meter, dan dengan transport saddle yang terpisah 30-meter secara simetris terhadap center of gravity beban.
Menggunakan rule of thumb dasar, kita membagi 466 ton dengan kapasitas 25 ton per axle line, menghasilkan angka 18.64 axle lines. Angka ini kemudian harus dibulatkan ke kelipatan empat atau enam, sehingga opsi yang tersedia adalah 20 atau 24 axle lines. Pada titik ini, decision-making menjadi lebih kompleks karena bukan hanya masalah jumlah axle lines, tetapi bagaimana mengkonfigurasinya dalam bentuk trailer yang practical.
Opsi pertama yang mungkin terpikirkan adalah menggunakan 20 axle lines dalam bentuk single trailer selebar 3 meter. Dengan jarak antar axle line standar 1.5 meter, trailer ini akan memiliki panjang 30 meter. Namun problem segera muncul: dengan saddle yang juga terpisah 30 meter, posisi saddle akan berada tepat di ujung-ujung trailer. Konfigurasi ini akan menghasilkan bending moment yang excessive pada frame trailer karena seluruh beban terkonsentrasi di dua titik di ujung-ujung, tanpa support intermediate. Ini jelas tidak acceptable dari segi structural integrity trailer.
Opsi berikutnya adalah menggunakan 24 axle lines, yang akan menghasilkan trailer sepanjang 36 meter dengan lebar tetap 3 meter. Konfigurasi ini menyelesaikan masalah bending moment karena saddle tidak lagi di ujung-ujung trailer. Namun problem baru muncul: dengan diameter beban 7.5 meter pada trailer yang hanya selebar 3 meter, center of gravity beban akan berada sangat tinggi di atas base trailer. Rasio diameter terhadap lebar trailer adalah 2.5, jauh melampaui threshold 2.0 yang disebutkan sebagai batas dimana stabilitas harus sangat diwaspadai. Perhitungan tipping angle untuk konfigurasi ini kemungkinan besar akan menghasilkan angka kurang dari 8 derajat, menempatkan transportasi ini dalam kategori critically unstable.
Solusi yang dipilih dalam kasus real ini sangat instructive dan menunjukkan bagaimana pertimbangan praktis, engineering analysis, dan economic factors harus diintegrasikan. Alih-alih menggunakan dua unit double-width six-axle line trailer (yang secara teoritis optimal untuk stabilitas), konfigurasi yang dipilih adalah kombinasi satu unit 12-axle line single-width (3 meter) di depan dan satu unit double-width six-axle line (6 meter) di belakang. Kedua unit dilengkapi dengan turntable untuk mengakomodasi saddle spacing yang lebar.
Keputusan ini didasarkan pada beberapa pertimbangan yang saling terkait. Pertama, dari segi stabilitas, double-width trailer di bagian belakang sudah cukup untuk menjamin stabilitas keseluruhan sistem, mengingat sebagian besar beban akan ditumpu di sana karena posisi CoG. Kedua, dari segi operasional dan ekonomi, menggunakan 12-axle line single-width di depan menghemat waktu dan biaya karena tidak perlu melakukan assembly menjadi double-width configuration sebelum job dan disassembly setelahnya. Trailer 12-axle line dapat dimobilisasi sebagai satu unit complete dengan turntable-nya.
Ketiga, konfigurasi ini memiliki keuntungan tambahan dimana 12-axle line trailer yang lebih panjang di depan akan extend forward cukup jauh sehingga tractor ballast tidak akan interfere dengan column head, yang bisa menjadi problem jika menggunakan six-axle line double-width di depan yang lebih pendek. Keempat, dari perspektif regulatory compliance, trailer double-width 6.2 meter tidak bisa dimobilisasi melalui jalan public tanpa proses assembly di site, sementara single 3-meter width dapat dimobilisasi langsung, menghemat waktu setup di client yard.
Dynamic Stability Analysis dengan Computational Tools
Analisis stabilitas yang telah dibahas sebelumnya adalah analisis static, dimana kita mengasumsikan kondisi equilibrium sempurna tanpa mempertimbangkan efek dinamis selama transportasi actual. Namun dalam kenyataannya, transportasi heavy cargo mengalami berbagai gaya dinamis yang dapat significantly mempengaruhi stabilitas. Inilah mengapa tools computational seperti yang disediakan dalam file Python notebook yang dilampirkan (STABILITY_GRAPH_SPMT.ipynb) menjadi sangat valuable.
Dynamic stability analysis mempertimbangkan berbagai faktor yang terjadi selama transportasi berlangsung. Akselerasi dan deselerasi trailer menghasilkan gaya inertial yang menyebabkan pergeseran apparent dari center of gravity beban. Ketika trailer melakukan akselerasi forward, gaya inertial bekerja ke belakang, effectively menggeser CoG ke arah belakang dan meningkatkan beban pada rear axles sambil mengurangi beban pada front axles. Sebaliknya terjadi saat braking. Magnitude dari efek ini tergantung pada rate of acceleration atau deceleration serta tinggi CoG di atas base.

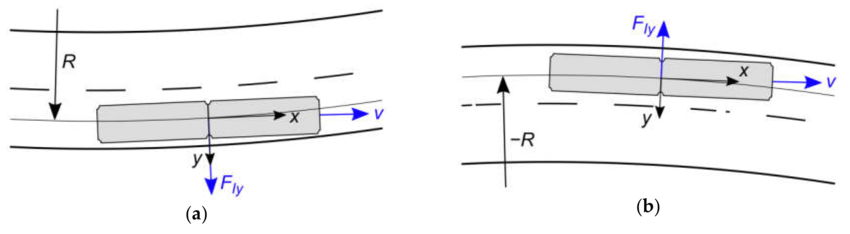

Ketika trailer melewati tikungan, gaya centrifugal bekerja outward terhadap center of turn. Gaya ini berbanding lurus dengan massa beban, kuadrat dari kecepatan, dan berbanding terbalik dengan radius tikungan. Untuk beban dengan CoG tinggi, gaya centrifugal ini menciptakan overturning moment yang significant yang harus dilawan oleh restoring moment dari stabilitas geometris sistem. Semakin tajam tikungan dan semakin tinggi kecepatan, semakin besar risiko tipping. Inilah mengapa transportasi heavy cargo dengan stabilitas marginal harus dilakukan dengan kecepatan sangat rendah, terutama saat melewati tikungan.
Ketidakrataan jalan menciptakan dynamic loading yang bersifat transient. Ketika salah satu sisi trailer melewati bump atau pothole, terjadi perubahan momentary dalam distribusi beban antar axles. Jika magnitude-nya cukup besar, ini bisa menyebabkan salah satu sisi trailer terangkat momentarily, yang dalam extreme cases bisa memicu tipping cascade. Frekuensi dari road irregularities juga penting; jika mendekati natural frequency dari sistem suspension, resonance bisa terjadi yang memperbesar amplitude dari dynamic response.

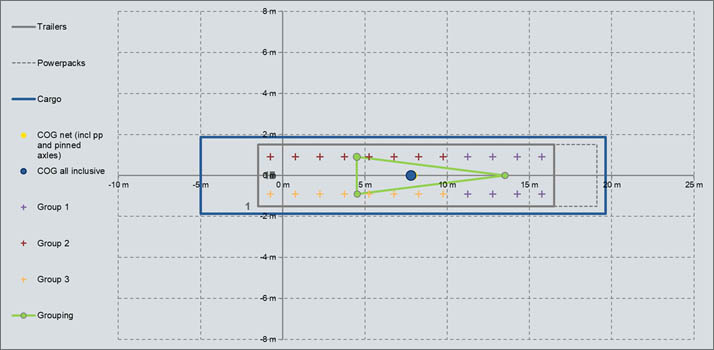

Python code dalam notebook yang dilampirkan menyediakan framework untuk menganalisis semua faktor ini secara systematic. Code tersebut memungkinkan engineer untuk input berbagai parameter beban dan trailer configuration, kemudian menghitung tipping lines berdasarkan suspension system yang dipilih, menganalisis posisi CoG relatif terhadap tipping lines, dan menghitung sudut stabilitas untuk berbagai orientasi dan load cases. Yang paling valuable adalah kemampuan untuk memvisualisasikan hasil dalam bentuk grafik yang intuitif, memungkinkan decision-maker untuk dengan cepat memahami trade-offs dari berbagai konfigurasi yang mungkin.
def stability():
degree_sign = "\u00B0"
H4_p1p2 = math.atan((TL/4)/CoG)*180/math.pi
H4_p3p4 = math.atan((D_ab/2)/CoG)*180/math.pi
pct_H4_p1p2 = (H4_p1p2 / 90)
pct_H4_p3p4 = (H4_p3p4 * math.pi/180)
print("4-Points Suspension")
print("Longitudinal Stability = ", ("{0:2}{1}".format(round(H4_p1p2,2), degree_sign)), " (minimum 8°)")
print("Transversal Stability = ", ("{0:2}{1}".format(round(H4_p3p4,2), degree_sign)), "° (minimum 5°)")
H3_p1 = math.atan((TL/6)/CoG)*180/math.pi
H3_p2p3 = math.atan((D_ab/3)/CoG)*180/math.pi
pct_H3_p1 = (H3_p1 / 90)
pct_H3_p2p3 = (H3_p2p3 * math.pi/180)
print("")
print("3-Points Suspension")
print("Longitudinal Stability = ", ("{0:2}{1}".format(round(H3_p1,2), degree_sign)), " (minimum 8°)")
print("Transversal Stability = ", ("{0:2}{1}".format(round(H3_p2p3,2), degree_sign)), "° (minimum 5°)")
Wa = W_tot / AL / 2
na = AL/2
CoG_shift_s1s2 = (Ac/(Wa*2))*TL/2-TL/4
CoG_shift_s3s4 = (Ac/(Wa*2))*D_ab-D_ab/2
CoG_shift_s1 = (TL/3)*((na*Ac)/W_tot)-TL/3
COG_shif_s2s3 = (Ac/Wa)*(D_ab/3)-D_ab/3
S4_s1s2 = math.atan(CoG_shift_s1s2/CoG)*180/math.pi
S4_s3s4 = math.atan(CoG_shift_s3s4/CoG)*180/math.pi
S3_s1 = math.atan(CoG_shift_s1/CoG)*180/math.pi
S3_s2s3 = math.atan(COG_shif_s2s3/CoG)*180/math.pi
print("")
print("4-Points Suspension - Structural")
print("Longitudinal Stability = ", ("{0:2}{1}".format(round(S4_s1s2,2), degree_sign)), " (minimum 8°)")
print("Transversal Stability = ", ("{0:2}{1}".format(round(S4_s3s4,2), degree_sign)), "° (minimum 5°)")
print("")
print("3-Points Suspension - Structural")
print("Longitudinal Stability = ", ("{0:2}{1}".format(round(abs(S3_s1),2), degree_sign)), " (minimum 8°)")
print("Transversal Stability = ", ("{0:2}{1}".format(round(S3_s2s3,2), degree_sign)), "° (minimum 5°)")
#3 POINT DULU
S3_kan = round(H3_p1,2)
S3_kir = round(H3_p1,2)*-1
S3_min_pos = 5
S3_min_neg = -5
S3_max_pos = round(H3_p2p3,2)
S3_max_neg = round(H3_p2p3,2)*-1
layout = go.Layout(title='GRAFIK HYDRAULIC TRAILER STABILITY AREA',
xaxis=dict(title='SLOPE (°)'),
yaxis=dict(title='CHAMBER (°)'),
showlegend=False)
fig = go.Figure(layout=layout)
# Add the lines
fig.add_trace(go.Scatter(x=[S3_kir, S3_kan], y=[S3_min_pos, S3_max_pos], mode='lines', line=dict(color='blue')))
fig.add_trace(go.Scatter(x=[S3_kir, S3_kan], y=[S3_max_neg, S3_min_neg], mode='lines', line=dict(color='blue')))
fig.add_trace(go.Scatter(x=[S3_kir, S3_kan], y=[S3_max_pos, S3_min_pos], mode='lines', line=dict(color='blue')))
fig.add_trace(go.Scatter(x=[S3_kir, S3_kan], y=[S3_min_neg, S3_max_neg], mode='lines', line=dict(color='blue')))
# Add the vertical lines
fig.add_trace(go.Scatter(x=[S3_kir, S3_kir], y=[S3_kir/2, S3_kan/2], line=dict(color='red', dash='dash')))
fig.add_trace(go.Scatter(x=[S3_kan, S3_kan], y=[S3_kir/2, S3_kan/2], line=dict(color='red', dash='dash')))
# Add the circle at (0,0)
fig.add_trace(go.Scatter(x=[0], y=[0], opacity=0.5, mode='markers', marker=dict(symbol='circle', size=30), name='CoG'))
# Add a rectangle shape
fig.add_shape(
type="rect",
x0=-5,
y0=-5,
x1=5,
y1=5,
fillcolor="green",
opacity=0.2,
line_width=2,
)
fig.show()
return |

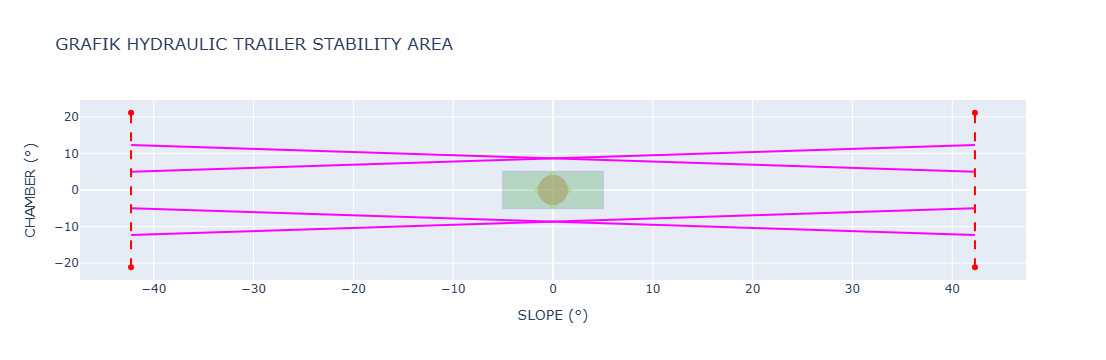

Output yang dihasilkan dari analisis Python ini meliputi grafik stabilitas untuk berbagai konfigurasi trailer yang possible, tipping angle untuk setiap orientasi beban, rekomendasi suspension system berdasarkan kriteria stabilitas yang diinginkan, dan visualisasi safety margin yang memungkinkan engineer untuk melihat seberapa dekat sistem berada dari kondisi limiting. Dengan tools seperti ini, keputusan tidak lagi harus bergantung sepenuhnya pada experience dan rule of thumb, tetapi bisa didukung oleh analisis quantitative yang rigorous.
Best Practices dalam Memastikan Stabilitas Transport
Memastikan stabilitas transportasi heavy cargo adalah proses yang harus dimulai jauh sebelum trailer mulai bergerak. Pre-transport planning yang comprehensive adalah absolutely critical. Ini melibatkan analisis stabilitas menyeluruh menggunakan baik metode analytical maupun computational tools seperti yang telah dibahas. Engineer harus mengevaluasi multiple scenarios, termasuk worst-case conditions seperti emergency braking, navigating maximum gradient, atau dealing dengan unexpected road irregularities.
Software simulasi modern memungkinkan virtual testing dari berbagai konfigurasi sebelum actual mobilization. Ini sangat cost-effective karena mengidentifikasi potential problems di tahap planning, dimana changes masih relatif mudah dan murah untuk diimplementasikan. Simulasi juga memungkinkan testing of extreme scenarios yang tidak praktis atau tidak aman untuk dilakukan di real world. Contingency planning harus menjadi bagian integral dari proses ini, dimana alternative routes, backup configurations, dan emergency response procedures sudah dipersiapkan sebelum transportasi dimulai.
Load configuration adalah another critical aspect yang directly mempengaruhi stabilitas. Prinsip fundamental adalah memposisikan center of gravity serendah mungkin. Ini mungkin melibatkan memodifikasi atau customizing saddle supports, atau dalam beberapa kasus, actually modifying beban itu sendiri jika memungkinkan (misalnya dengan removing removable components untuk ditransport separately). Distribusi beban harus dioptimalkan sehingga axle loads merata dan tidak ada single axle atau axle group yang overloaded, sambil memastikan stabilitas longitudinal dan lateral terjaga.
Spacing antara saddles atau support points harus carefully determined. Terlalu dekat dan structural bending moment pada beban bisa excessive. Terlalu jauh dan bending moment pada trailer frame bisa problematic, plus kemungkinan issues dengan longitudinal stability. Optimal spacing biasanya adalah hasil dari iterative analysis yang mempertimbangkan strength dari baik beban maupun trailer structure, combined dengan stability considerations.
Pemilihan trailer configuration harus didasarkan pada comprehensive analysis yang mempertimbangkan tidak hanya weight capacity tetapi yang lebih penting, stability margin. Untuk beban dengan diameter atau tinggi yang significant, double-width configuration should be strongly considered meskipun involves additional complexity dan cost dalam mobilization dan setup. Turntables mungkin necessary untuk accommodating support points yang wide-spaced atau untuk allowing articulation saat navigating turns atau uneven ground.

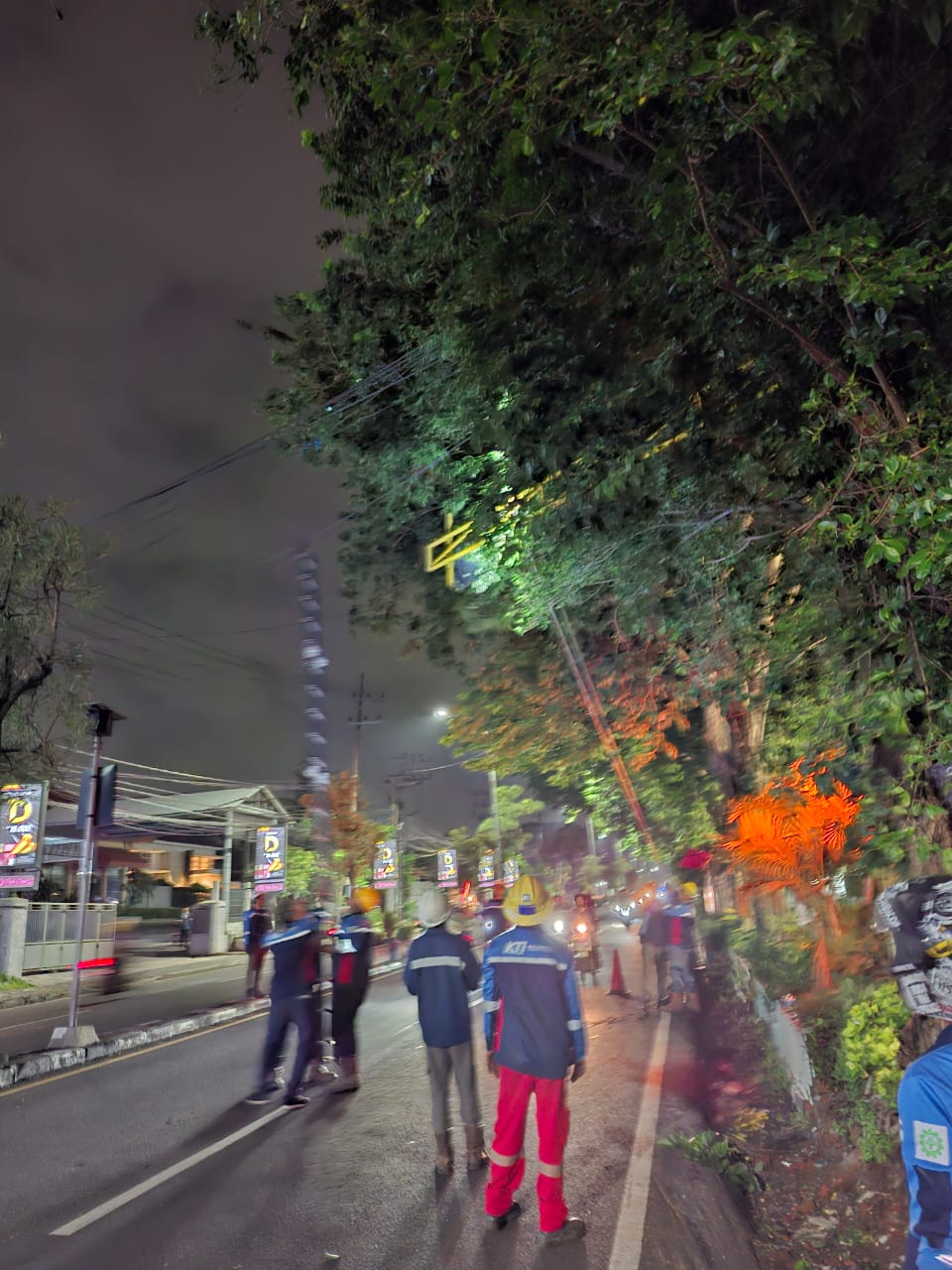

Route survey tidak bisa diabaikan bahkan untuk transportasi jarak pendek. Setiap critical point sepanjang rute harus diidentifikasi dan analyzed. Gradients, baik uphill maupun downhill, menciptakan components of weight yang parallel dan perpendicular terhadap trailer bed, affecting stabilitas. Steeper gradient means higher risk, dan dalam extreme cases, might necessitate route change atau beban reconfiguration. Sharp turns adalah particular concern karena centrifugal forces, dan radius dari setiap turn harus diukur dan maximum safe speed calculated.
Camber jalan, yang adalah transverse slope untuk drainage, bisa significant affect stability terutama untuk tall loads. Survey harus document camber magnitude di critical sections, dan analysis harus include combined effect dari camber dengan other destabilizing forces. Planning harus include determination dari maximum safe speed untuk setiap segment dari route, dengan consideration dari local conditions, load characteristics, dan stability margin.
Real-time monitoring selama actual transport, jika teknologi memungkinkan, provides additional layer dari safety. Modern sensor technology allows monitoring dari parameters seperti tilt angle, acceleration, load distribution, hydraulic pressures, dan GPS position. Data ini bisa displayed to operators untuk real-time decision making, atau bahkan integrated dengan automated safety systems yang dapat alert operators atau automatically limit speed jika parameters approach dangerous values.
Emergency protocols harus clearly established dan communicated kepada seluruh team. Ini includes procedures untuk responding to unexpected situations seperti equipment failure, route obstruction, atau weather deterioration. Team harus trained dan rehearsed in these procedures sehingga response in actual emergency is swift dan coordinated. Documentation dari every configuration change atau significant decision during transport is also important untuk future reference dan continuous improvement dari safety practices.
Kriteria Keselamatan dan Threshold Values
Berdasarkan accumulated experience dalam industri dan input dari berbagai practitioners dan engineering analysis, beberapa threshold values telah emerged sebagai reasonable criteria untuk assessing transport safety. Untuk tipping angle, nilai minimum yang acceptable secara umum adalah 8 derajat, namun nilai yang recommended dan lebih conservative adalah 12 derajat atau lebih. Threshold 8 derajat represents bare minimum dimana transportasi masih technically feasible, tetapi requires extraordinary care dan possibly special measures. Nilai 12 derajat provides reasonable safety margin untuk accounting dynamic effects dan unexpected conditions.
| Parameter | Minimum Acceptable | Recommended |
|---|---|---|
| Tipping Angle | > 8° | > 12° |
| Diameter/Width Ratio | < 2.0 | < 1.5 |
| CoG Height | As low as possible | < 0.5 × width |
| Safety Factor | > 1.5 | > 2.0 |
Rasio diameter atau lebar beban terhadap trailer width adalah another useful metric. Ketika rasio ini melebihi 2.0, stability concerns become significant dan detailed analysis is mandatory. Recommended practice adalah menjaga rasio ini di bawah 1.5 jika possible, yang provides comfortable stability margin dalam normal operating conditions. Ketika rasio unavoidably exceeds 2.0, consideration harus given to double-width trailer configuration atau other measures untuk widening effective support base.
Tinggi center of gravity terhadap trailer width adalah perhaps most critical parameter. Sebagai general guideline, CoG height harus kept below half dari effective support width. Semakin rendah CoG relatif terhadap support width, semakin besar stability margin. Untuk extremely critical loads, CoG height might need to be kept to one-third atau bahkan one-quarter dari support width untuk ensure adequate safety.
Safety factor dalam context of stability biasanya defined as ratio dari actual tipping angle terhadap angle yang would be induced by worst-case dynamic loading scenario. Minimum acceptable safety factor adalah 1.5, meaning actual tipping angle harus at least 50% greater than angle yang could result dari maximum anticipated dynamic loads. Recommended safety factor untuk normal operations adalah 2.0 atau higher, providing substantial margin untuk unexpected events atau analysis uncertainties.
Perlu dicatat bahwa semua threshold values ini adalah guidelines based on industry experience dan engineering judgment, bukan absolute regulatory requirements. Setiap situation is unique dan might warrant adjustment dari criteria based on specific circumstances. Factors seperti experience level dari operators, sophistication dari equipment, availability dari alternative routes or configurations, consequence of failure, dan risk tolerance dari stakeholders all play into determining appropriate safety criteria untuk specific project.
Tantangan Masa Depan dan Perkembangan Teknologi
Industri heavy transport terus berkembang dengan loads menjadi increasingly heavy dan challenging. Renewable energy components seperti wind turbine blades dan towers, modular refinery components, dan infrastructure elements untuk mega-projects semuanya pushing boundaries dari apa yang currently transportable. Ini creates ongoing pressure untuk improved methods of stability analysis dan transport planning.
Technological advances menawarkan new possibilities untuk enhancing transport safety. Real-time monitoring systems dengan sophisticated sensors dapat track stability parameters continuously, providing early warning dari developing problems. Advanced simulation software dengan finite element analysis capabilities dapat model complex load-trailer interactions dengan unprecedented accuracy. Machine learning algorithms dapat analyze historical transport data untuk identify patterns dan predict potential issues before they occur.
Autonomous atau semi-autonomous vehicle technology, meskipun masih in early stages untuk heavy transport applications, holds promise untuk future. Computer-controlled systems dapat maintain optimal speed, acceleration, dan steering dengan precision yang exceeds human capabilities, potentially allowing safe transport dari loads yang currently considered too risky. However, ini akan require tremendous development dalam sensor technology, artificial intelligence, dan regulatory frameworks sebelum becoming mainstream reality.
Materials technology juga contributing to solutions. Lighter yet stronger trailer materials allow increased payload capacity tanpa compromising structural integrity. Advanced suspension systems dengan active control dapat adapt in real-time ke changing road conditions dan load dynamics. Modular trailer designs dengan rapid reconfiguration capabilities provide flexibility untuk optimizing setup untuk each specific load tanpa extensive assembly time.
Despite all technological advances, fundamental principles dari mechanics dan physics remain unchanged. Understanding of these principles, combined dengan proper engineering analysis dan conservative approach to safety, akan continue to be foundation dari safe heavy transport operations. Technology is tool yang enhances capabilities, bukan replacement untuk sound engineering judgment dan thorough planning.
Kesimpulan
Stabilitas dalam transportasi heavy cargo di darat adalah aspek yang absolutely critical namun surprisingly masih lacking comprehensive international standards. Absence dari universally accepted regulations places extra responsibility pada individual companies dan engineers untuk develop dan maintain rigorous safety practices. Kombinasi dari deep understanding tentang mechanical principles, utilization dari modern analytical tools, practical field experience, dan consistently conservative approach terhadap safety margins adalah key untuk successful dan safe operations.
Computational tools seperti Python-based stability analysis code yang discussed dalam artikel ini represents significant advance dalam ability untuk quantitatively assess dan optimize transport configurations. Tools ini memungkinkan exploration dari multiple scenarios dengan efficiency yang tidak mungkin achieved melalui manual calculations, dan provides visual representations yang facilitate better decision-making. However, tools adalah hanya as good as data dan assumptions yang fed into them, dan harus always be used in conjunction dengan experienced engineering judgment.
AL = 10 # Jumlah Axle Line d = 1.5 # Jarak antara axle line TL = AL*d # Total Panjang Transporter Wc = 100 # Berat Cargo dalam Ton D_ab = 1.8 # Jakarak antara Axle ke Axle secara transversal (kanan - kiri) CoG = 2.75 # Combined CoG Cargo & Transporter Ac = 12.5 # Kapasitas per Axle - jika 1 axlel line kapasitasnya 25 ton maka per axlenya dibagi 2 W_tot = ((AL*3.3)+Wc) stability() |
Case study dari 100-ton cargo transport yang analyzed in detail demonstrates complexity dari real-world transport planning. Optimal solution was bukan necessarily yang paling obvious secara theoretical, tetapi rather resulted dari careful balancing dari multiple considerations including stability requirements, operational constraints, economic factors, dan regulatory compliance. This highlights importance dari holistic approach dalam transport engineering dimana technical analysis is integrated dengan practical dan business considerations.
Fundamental message yang harus diingat adalah bahwa heavy transport safety is never purely technical issue, tetapi involves complex interplay dari engineering, operations, economics, dan human factors. No amount dari sophisticated analysis can substitute untuk careful planning, thorough preparation, skilled execution, dan constant vigilance throughout transport operation. Stability is bukan just about calculations dan margins, tetapi about creating culture dimana safety is truly paramount dan where every member dari transport team understands their role dalam ensuring successful outcome.
