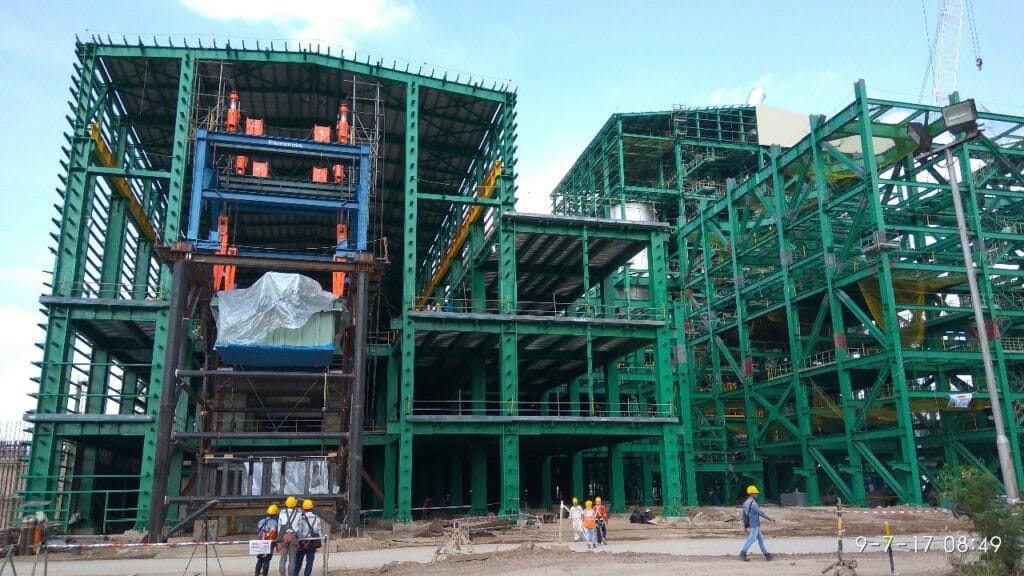

Pekerjaan lifting menggunakan strand jack adalah metode pengangkatan beban berat yang memanfaatkan teknologi hidrolik dimana prosesnya menggunakan kabel baja (strand) yang ditarik secara bertahap oleh perangkat hidrolik, memungkinkan beban seperti girder jembatan, modul industri, atau struktur berat lainnya diangkat dengan akurasi tinggi.
Strand jack menggunakan kawat multi-untai, sejenis kawat jalinan yang lebih fleksibel daripada baja padat. Jack berongga di bagian dalam dan memiliki dua set penjepit (wedges), satu set di bagian atas dan satu di bagian bawah. Wedges dalam strand jack adalah komponen berbentuk baji yang berfungsi sebagai mekanisme penjepit (gripping system) pada kabel baja (strand).

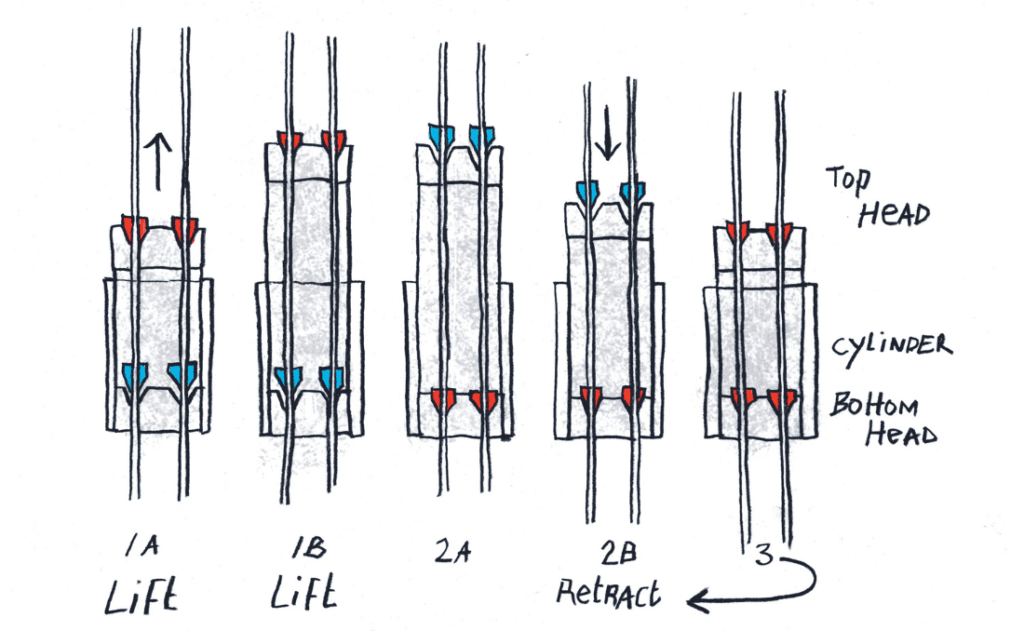

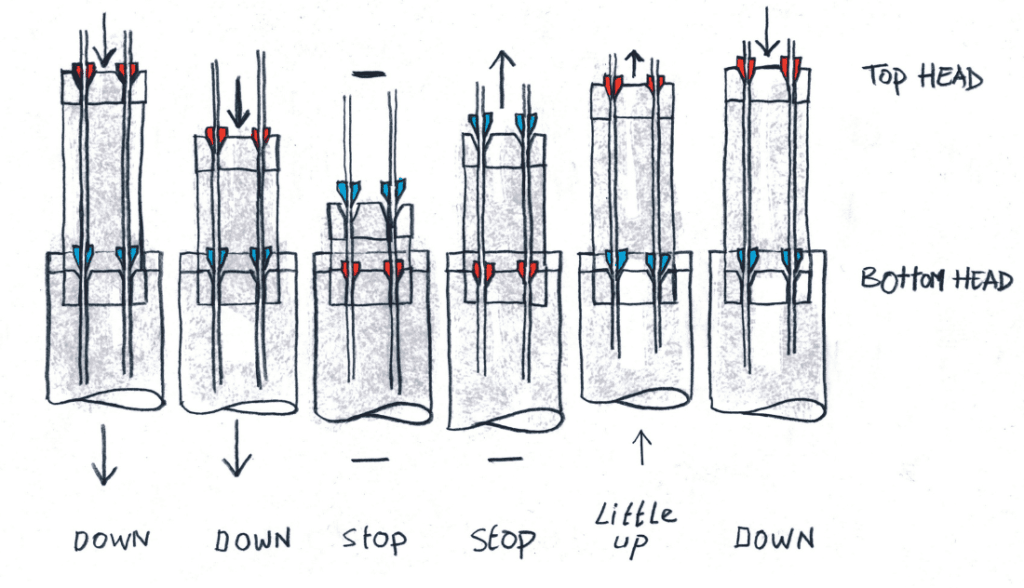

Tali-tali tersebut dicengkeram dan dilepaskan secara bergantian oleh komponen ini dimana wedges akan menahan kabel baja dengan kuat selama langkah pengangkatan, sehingga beban tetap stabil di posisi yang diinginkan kemudian pada saat kabel ditarik oleh sistem hidrolik, wedges memastikan kabel tidak kembali ke posisi awal (back-slipping). Sistem terangkat dengan mengikuti urutan penarikan dan pencengkeraman rangkaian kabel yang terpasang pada beban:
- 1A – Untaian dicengkeram oleh irisan di bagian atas silinder.
- 1B – Untaian ditarik ke atas oleh silinder hidrolik sementara irisan bagian bawah longgar.
- 2A – Untaian tersebut kemudian dicengkeram oleh irisan bawah dan dijaga pada tempatnya.
- 2B – Silinder bergerak kembali ke bawah sementara irisan atas dilepaskan.
- 3 – Tali tersebut dicengkeram sekali lagi pada bagian atas silinder lalu dilepaskan oleh ganjal pada bagian bawah, demikian pula siklus pencengkeram dan pelepasan oleh setiap perangkat ganjal berlanjut hingga beban berada pada tempatnya.
Dengan sistem kontrol yang canggih, strand jack dapat mengangkat beban hingga ribuan ton secara sinkron, menjadikannya solusi ideal untuk kebutuhan konstruksi yang membutuhkan efisiensi ruang dan fleksibilitas. Strand jack telah digunakan oleh industri angkat berat selama lebih dari 50 tahun. Alat ini menarik atau mengangkat beban dan umumnya memerlukan lebih sedikit peralatan untuk dimobilisasi daripada alat angkat derek.
Pengangkatan menggunakan strand jack memiliki keunggulan dibandingkan dengan crane, terutama dalam proyek yang melibatkan beban berat dan lokasi kerja yang terbatas. Strand jack mampu mengangkat beban dengan presisi tinggi dan sinkronisasi yang akurat, bahkan di ruang yang sempit atau area yang sulit dijangkau oleh crane. Teknologi ini juga lebih fleksibel, karena dapat digunakan dalam orientasi vertikal, horizontal, atau miring, tanpa memerlukan struktur pendukung besar seperti pada crane.

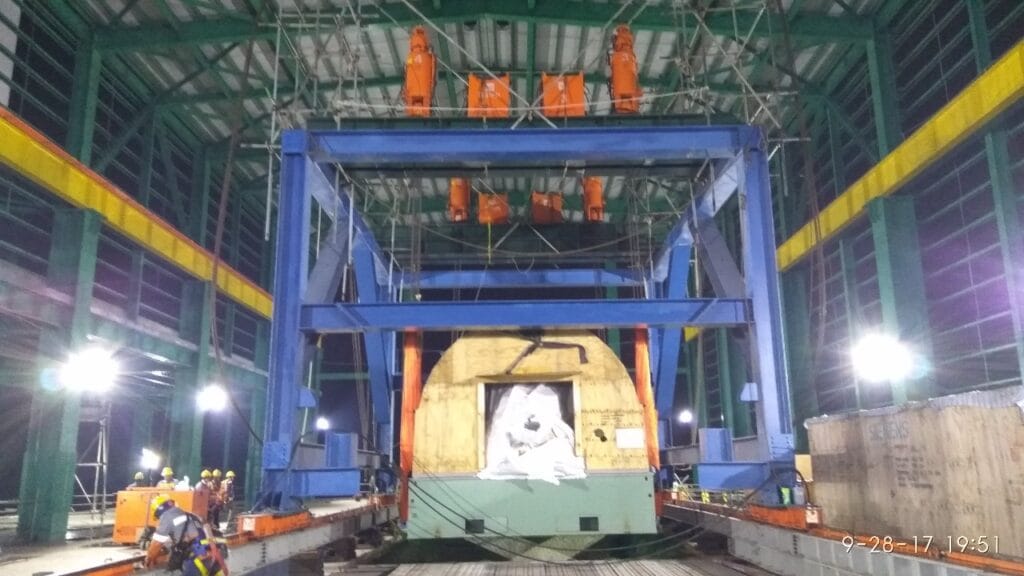

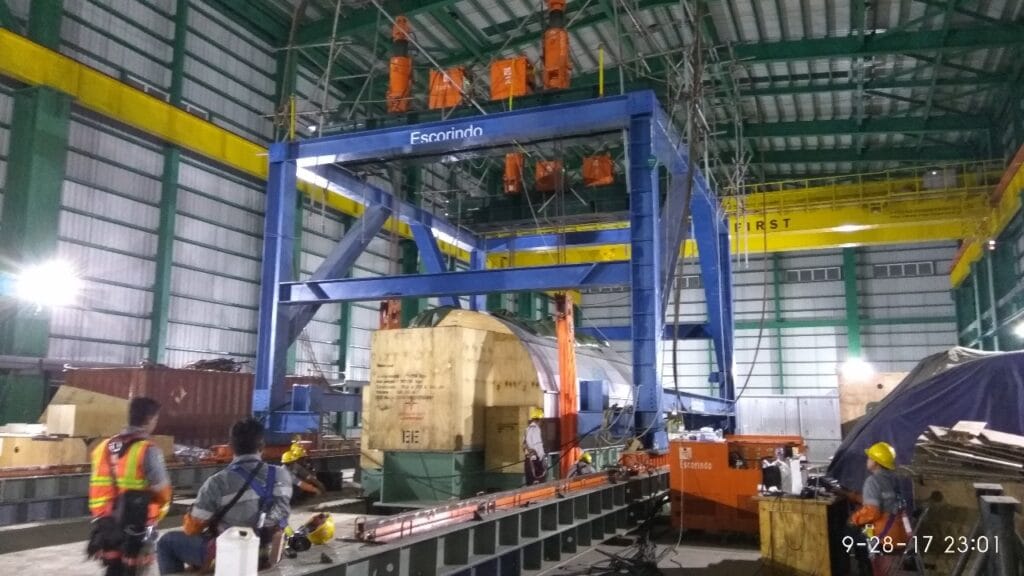

Strand Jack juga dapat digunakan bersamaan dengan skidding system atau roller. Misalnya, lifting beban dari fondasinya lalu diselipkan/seluncur secara horizontal ke posisi baru. Operasi gabungan ini sangat berguna untuk pergerakan yang terjadi di dalam gedung atau untuk instalasi di lokasi dengan ruang gerak terbatas.
Skidding diposisikan di bawah beban, sehingga memungkinkannya dipindahkan pada permukaan horizontal yang rata. Permukaan yang rata dan menahan beban diperlukan untuk mengangkut beban dengan aman, dan skidding atau roller (misalnya menggunakan superlift) harus ditempatkan di bawah titik kuat beban yang ditentukan.

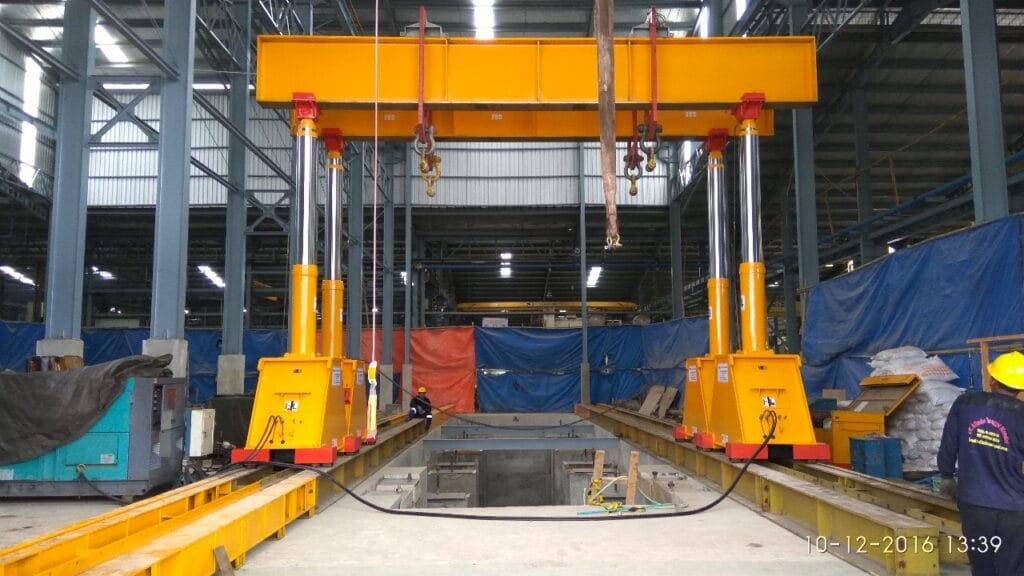

Equipment seperti superlift biasanya terdiri dari kerangka kaku dengan roda atau roller di bawahnya – baik freewheel atau dengan alat penggeraknya sendiri. Untuk pergerakan dalam garis lurus, roller dapat diposisikan pada profil U rendah untuk panduan dan dukungan ekstra. Metode ini banyak digunakan di area terbatas karena roller hanya memerlukan ruang minimal untuk pemasangan dan pengoperasian. Cukup dengan mendongkrak beban beberapa sentimeter, kemudian memposisikan roller dan pemandu atau penyangga tambahan, memungkinkan operator memindahkan beban secara lebih fleksible.
Adapun untuk memutar biasanya menggunakan system putar atau turntable. Jika strand jack system dilengkapi dengan turntable, mekanisme kerjanya menjadi lebih fleksibel untuk memungkinkan rotasi atau orientasi beban selama proses lifting. Turntable adalah platform atau meja putar yang dirancang untuk memutar beban di sekitar sumbu vertikal, sehingga memungkinkan beban besar dan berat untuk diposisikan dengan presisi tanpa memerlukan peralatan tambahan.
About The Author
lifting dengan strandjack, pengalaman bapak kerjaannya dimana pak?

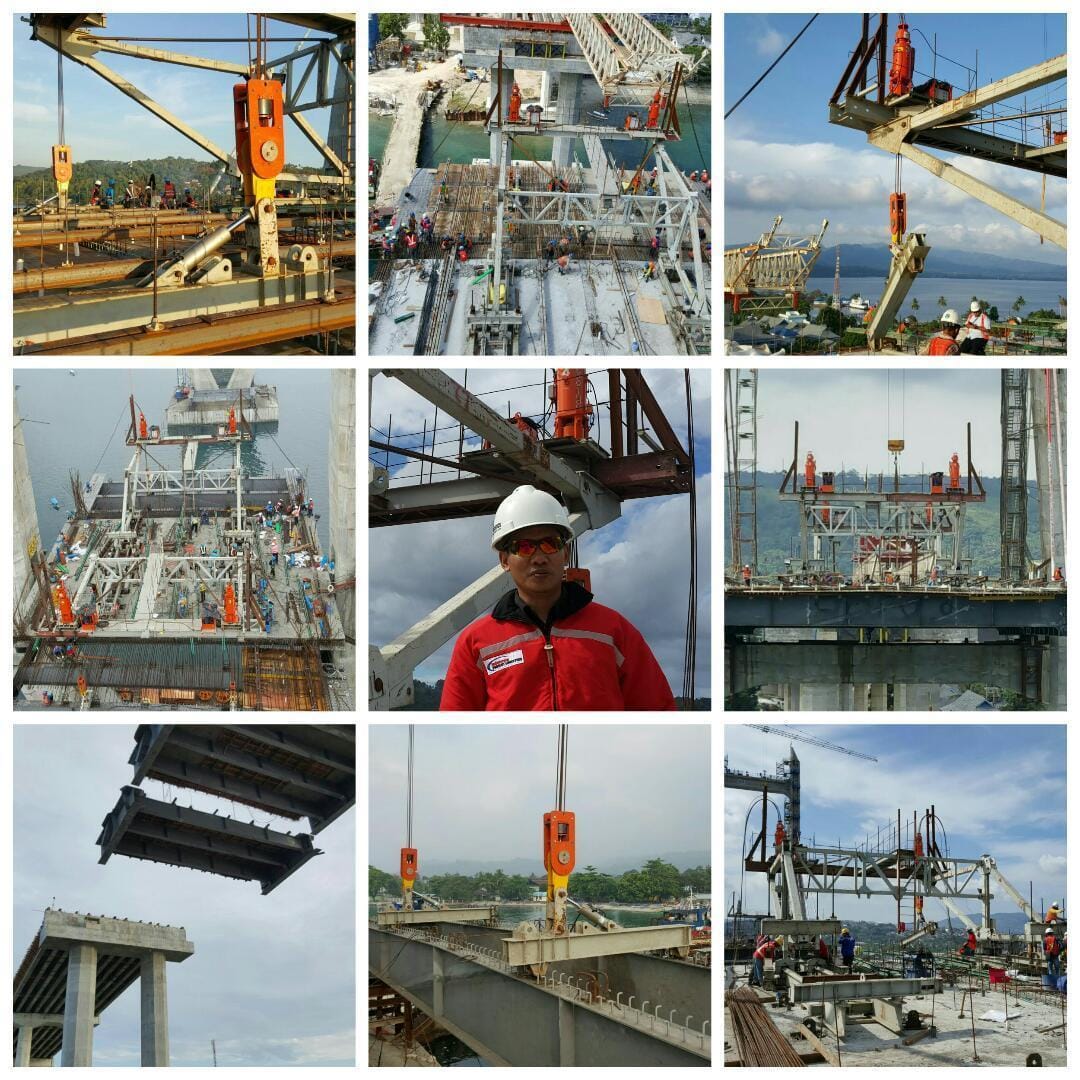

pekerjaan pengangkatan segment jembatan merah putih ambon
